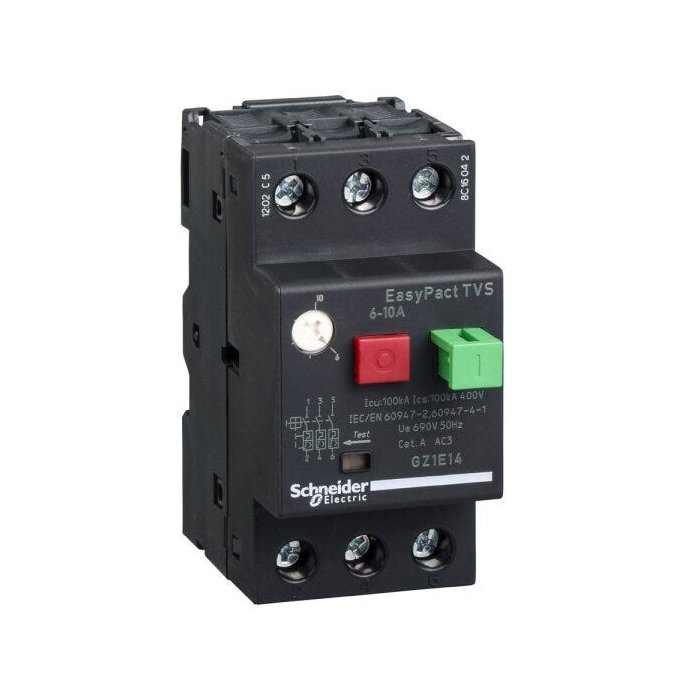

Disjuntor Termomagnetico Tesys GZ1E6-10A Schneider

Gama: EasyPact
Nome do produto: EasyPact TVS
Nome abreviado do dispositivo: GZ1E
Tipo de produto ou componente: Disjuntor
Aplicativo do dispositivo: Motor
Tecnologia da unidade de disparo: Termomagnético
Adequação para isolamento: Sim para IEC 60947-1 apêndice 7.1.6
Descrição de polos: 3P
Tipo de rede: CA
Categoria de uso: CA-3
Frequência da rede: 50/60 Hz para IEC 60947-2
Modo de montagem: Por clips
Por parafusos
Suporte de montagem: Calha
Posição de montagem: Qualquer posição
Alimentação do motor kW:
2,2 KW a 230 V CA 50/60 Hz
4 KW a 400 V CA 50/60 Hz
4 KW a 440 V CA 50/60 Hz
5,5 KW a 500 V CA 50/60 Hz
7,5 kW a 690 V CA 50/60 Hz
Breaking capacity
Icu: 100 kA a 230/240 V CA 50/60 Hz para IEC 60947-2
Icu: 100 kA a 400/415 V CA 50/60 Hz para IEC 60947-2
Icu: 2 kA a 690 V CA 50/60 Hz para IEC 60947-2
Icu: 10 kA a 440 V CA 50/60 Hz para IEC 60947-2
Icu: 8 kA a 500 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal de serviço em curto-circuito
100a 230/240 V CA 50/60 Hz para IEC 60947-2
100a 400/415 V CA 50/60 Hz para IEC 60947-2
100a 440 V CA 50/60 Hz para IEC 60947-2
100a 500 V CA 50/60 Hz para IEC 60947-2
75a 690 V CA 50/60 Hz para IEC 60947-2
Tipo de controle: Botão
Linha de ajuste de proteção térmica: 6 a 10 A
Corrente de disparo magnético: 138 A
[Ue] tensão de operação nominal: 690 V CA 50/60 Hz para IEC 60947-2
[Ui] tensão de isolamento nominal: 690 V CA 50/60 Hz para IEC 60947-2
[Uimp] tensão suportável de impulso nominal: 6 kV para IEC 60947-2
Dissipação de alimentação: 2,5 W (por polo)
Durabilidade mecânica: 100000 ciclos
Durabilidade elétrica: 100000 ciclos of CA-3
Taxa de Produção 25 cic/h
Conexões - terminais: Terminais de braçadeiras roscadas 2 1 a 6 mm² - rigidez do Cabo: sólido
Terminais de braçadeiras roscadas 2 1,5 a 6 mm² - rigidez do Cabo: flexível sem ponta do cabo
Terminais de braçadeiras roscadas 2 1 a 4 mm² - rigidez do Cabo: flexível com extremidade do cabo
Torque de aperto 1,7 N.m Ligar terminais de braçadeiras roscadas
Dimensões:
Altura: 8,9 cm
Largura: 4,45 cm
Profundidade: 7,8 cm
Peso do produto: 0,26 kg
Padrões:
IEC 60947-2
IEC 60947-4
Tratamento de proteção: TH
Grau de proteção IP: IP20 para IEC 60529
Temperatura ambiente do ar para funcionamento: -20 a 60 °C
Temperatura ambiente do ar para armazenamento: -40 a 80 °C
Resistência a incêndios: 960 °C para IEC 60695-2-1
Altitude de funcionamento: 2000 m
Garantia do Fornecedor de 12 meses.
